DP-7000の修理 その7 ランプをLED化

DP-7000のボタンは、STOP以外は押すとランプが点燈する。しかし、ランプが豆球でしかも安定化した5V電源を使って点燈しているため、定電圧電源の負荷が重たい。ランプ一個あたり150mAくらい流れ、最大3個が同時に点燈すると500mAくらいを消費することになる。
このためか、内田さんから預かったときに、5V電源系のトランスからの線が基板にはんだ付けされていた。電流が大きいのでコネクタが耐えられなくなって、その対処として直接はんだ付けした可能性がある。
これらのことから、ランプのLED化作業を行なった。

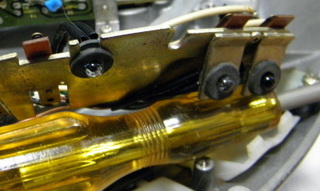

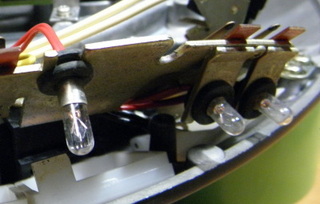

回転数切替と、START-STOP周りのランプ

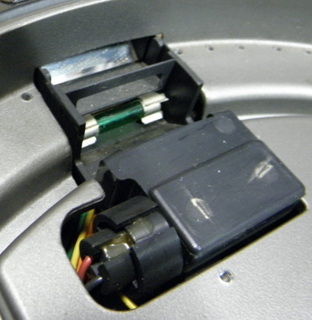

ストロボの補助用の緑色のランプ

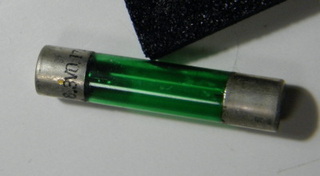

ガラス管ヒューズのサイズで、緑色に塗ってある。

これらのランプをLEDに置き換えてみた。
回転数切替と、START-STOP周りは、直径5mmのオレンジ色のLEDに交換した。電流は5mAにしたが、これでも交換前よりも明るい。失敗だったのは、オレンジ色の赤みが強かったこと。小さなタングステンランプの色は赤みが強いと思ったのでオレンジ色を選択したのだが、電球色でもよかった感じである。

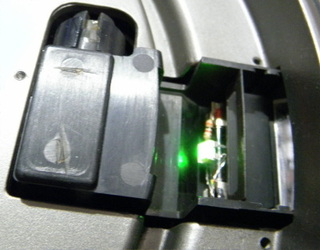

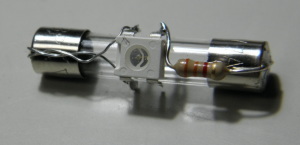

ストロボの補助用の緑色のランプは、どうしようか色々考えたが、秋月で売っている角型のLEDをガラス管ヒューズの上に載せてみたら使えそうだった。もちろん、ヒューズの線は外してある。

しかし、元のランプの光は非常に弱いらしく、1mA程度にしてもまだ明る過ぎてストロボのオレンジ色の光が見えにくくなる。結局0.3mAくらいにした。これでもまだ明るい感じである。

今回の改造で、5V定電圧電源の負荷が大幅に低下したはずである。
あとは、コンデンサの交換で一段落となる予定である。
