そこで基板から配線を引き出し、ワニ口クリップでコンデンサを取り替えてみることにしました。
外付けのトランスは9Vのものを使っています。（菅野電機研究所 SL-09220の片側巻線を使用）

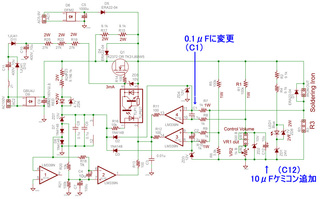

結果からいうと、回路図は以下のようになりました。
C1とC12の容量を変えて確認した結果です。表の中でチラツキと書いているのはLEDにノイズ的な点灯が見えている状態を示します。（ここから表まで広い改行になっていますが、ブログの仕様のようです）
| 番号 | C1(uF) | C12(uF) | 状態 |
| 1 | 2.2 | 10 | 前の記事の値。少し間隔が長い |
| 2 | 0.1 | 2.2 | チラツキが多いが、9番よりは少ない |
| 3 | 0.1 | 4.7 | 少しチラツキがある |
| 4 | 0.1 | 10 | 今回決めた値 |
| 5 | 0.1 | 33 | On-Off間隔が長くなるが1番よりは短い |
| 6 | 0.1 | 47 | On-Off間隔が一番長い |
| 7 | 1 | 10 | On-Off間隔が4番と5番の間 |
| 8 | 2.2 | 2.2 | On-Off間隔が3番に近い |
| 9 | 100 | 0 | 一番最初の条件。100μFに増やしてもチラツキが多い |
LEDの点灯間隔（＝はんだごてヒーターのONになっている時間の間隔）は以下のようになりました。
9番＜2番＜3番≒8番＜4番（今回決めた値）＜7番＜5番＜1番（前回決めた値）＜6番
追加或いは交換するコンデンサですが、C1は以下のようになります。
前回の記事でも同じ写真を出しましたが、追加するC12は以下のように付けます。
前回の記事ではんだごて温度コントローラの気になっている点を見つけることができ、今回の記事で最終的な回路定数を決めることができたと思います。やっと解決です。
