2018年10月27日

三太郎さん用WM-61A改用XLRコネクタ内蔵基板

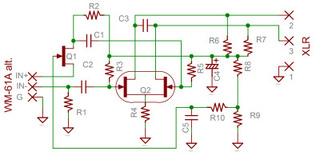

三太郎さんの回路に合わせて、XLRコネクタ内蔵マイクアンプ基板を設計したものが届きました。回路図は以下のようになっています。定数は三太郎さんが好きに決めるので、数値はいれていません。

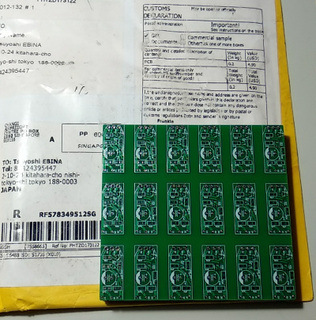

安く済まそうとしたので発注してから三週間かかりましたが、無事に到着しました。

早速、ミニテーブルソーで切断作業をしました。ミニテーブルソーは、フットスイッチを使って電源をON-OFFできるようにしようと考えているのですが、内部をチェックしたところ値段が安いだけあってモーターに還流ダイオードが入っていません。電源側をON-OFFすると、モーター停止時の起電力でスイッチング電源が壊れる可能性があると思ったので、還流ダイオードを追加してあります。(もちろん、専用のスイッチング電源なので対策してある可能性はありますが、念の為)
今回は数が多いので切断に少し時間がかかりましたが、あっさり終了です。

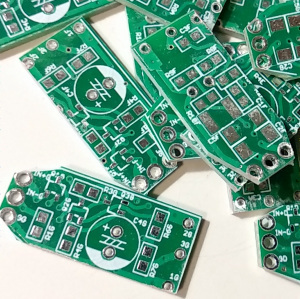

2SK879差動用の基板

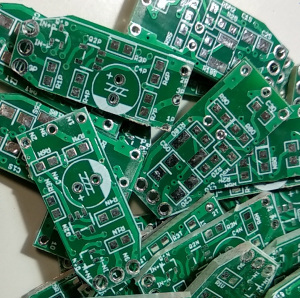

2SK2145用の基板

部品は既に集めてあるので、三太郎さんと調整しながら部品を付けて行く予定です。
posted by lobs at 17:24| Comment(0) | 録音
