2018年07月14日

Analog Discovery用補助アンプv2

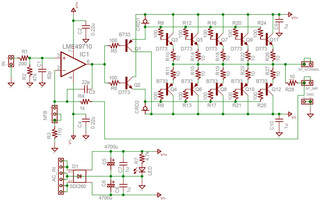

手作りアンプの会「三土会200回記念大会」に合わせて作ったLME49710を使ったAnalog Discovery用補助アンプですが、特性も安定性も良好でした。そこで、もう少し安定性を高めて周波数帯域も伸ばそうと思い、チップ部品を使うようにして基板を作ってみました。回路図は以下のようになります。出力段も少し出力を稼ぐため5パラにしてみました。

基板のgerberビューア図です。
top面側

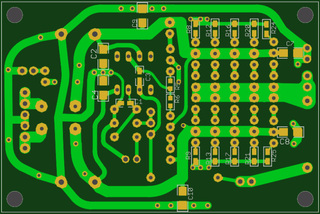

bottom面側

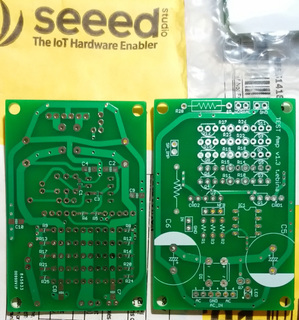

届いた基板です。

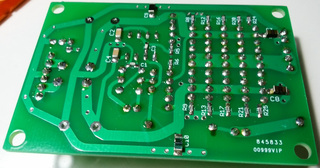

安定性と周波数特性を向上させることを目的にして、botom面にはチップ抵抗、チップコンデンサをいくつか載せています。

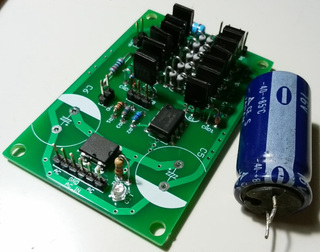

組み立て途中のtop面側です。

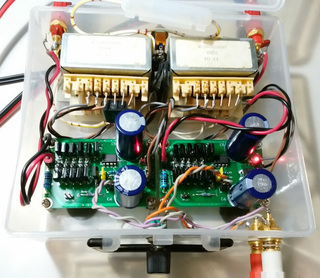

基板のサイズは旧アンプと同じにしていますので、同じケースにそのまま納まります。

さて、新旧のアンプの周波数特性を比較してみました。新アンプではゲイン10倍の時は若干高周波数側に伸びた程度ですが、ゲイン1倍のときは1MHzまでほぼフラットになりました。

LME49710のPspiceモデルでシミュレートしてみた時は、5倍くらい高域側に帯域が広がっているという結果だったのですが、実際はそこまで伸びていないようです。基板の作り方が悪いせいかもしれません。

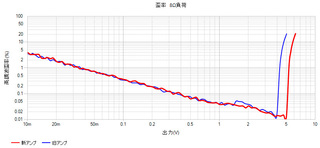

歪率特性のグラフを見るとクリッピングポイントが5Vまで高まっており、5パラの効果が出ていました。

プリント基板で組むとチップ部品を楽に付けることができるので、特性を求める時は便利です。FusionPCBは安く作ることができるのでお勧めです。
posted by lobs at 09:31| Comment(0) | 測定器
