2017年10月01日

I氏のLOG-ATT-V3完成

9月30日にI氏設計のリレー式抵抗切替アッテネータLOG-ATT-V3の製作会がありました。当日はサポートに回る必要があるので、私の分は前の日の夜に製作して動作確認までしておきました。ただ、リモコンの設定が分からないのと、前面パネルの化粧に使う塩ビシートの接着につかう両面テープが手元になくて、30日にI氏のお世話になりました。

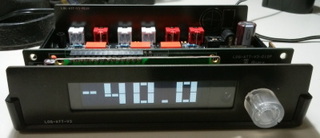

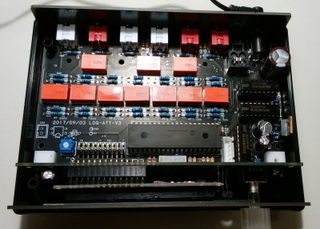

完成したリレー式アッテネータです。手作りアンプの会標準セットと少し違っているのは、アッテネータ部分の抵抗がBISPAのLGMSFになっています。また、表示器は有機ELに変更しており、ここの3.3V電源には220μFを追加しました。見えないところでは、マイコンの裏に0.1μFのチップコンデンサを追加しています。

表示器が有機ELなので、コントラストが高く見やすくなっています。老眼に優しい仕様になっています。

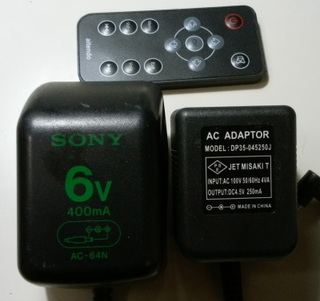

あと、U氏設計のR-2R DACの後にこのアッテネータを入れ、ヘッドホンアンプで聞いてみるとハムが目立ちました。そこで、電源を手元にあったトランス式ACアダプタに変えてみたところ、気にならない程度になりました。試したものは、SONYのAC-64N、詳細不明な4.5V250mAですが、両方共同じ結果でした。
ただ、SONYのAC-64Nは無負荷時の電圧が9Vくらいあるので、リレーの電源としてはちょっと電圧が高すぎる感じです。一方、4.5V250mAのアダプタは、無負荷時に6.4Vで丁度いい感じだったので、こちらを常用にすることにしました。

リモコンは、市販のテレビ用の中古品をいくつか試したのですが赤外線の周波数帯域が合わないのか、リモコンの出力が弱いのか、近くで操作しないと応答してくれません。そこで、手元にあったaitendoのRC-4Uを試したところ、かなり離れても応答してくれます。これを使うことにしました。I氏のお勧めはaitendoのRC-C100ということですので、新たに買うのであればこちらがいいでしょう。

音質を細かく比較できる条件が整っていないので第一印象ですが、素直な音です。リレー式だと音量の上げ下げでカクカクしそうなイメージがありましたが、全くそういうことは無くて滑らかに音量が変化して行きます。また、色々細かい設定ができるように設計されていて便利です。
今回は、I氏のご厚意でほぼ原価で部品セットを配りました。しかし、お礼もできない状態がいいかどうかは問題があります。もし、次回があるとすれば、配布する価格を上げることになりそうです。
posted by lobs at 12:16| Comment(0) | リレーアッテネータ
