2017年02月19日

DP-7000の修理 その4

前回水晶周りの話を書いたが、先週秋葉原のジャンク屋に行ってみたら、3MHzの水晶発振器が売っていた。

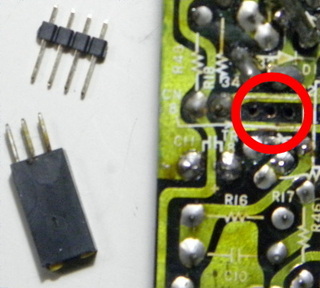

この周波数は一般的に使用されるものではないらしく、ネットで探してもなかなか見つからないのだが、ある所にはあるものである。そのときはあまり気にもせず10個買ったが、家に帰ってDP-7000の基板を見ていたら前回紹介した基板上のパターンに合うようである。発振器のピンと基板上のパターンを合わせてみると、そのまま使えそうである。
DP-7000に載っているサブ基板にはトリマコンデンサが使われていて、周波数の微調整を行っているらしいのだが、経時変化で調整がずれている可能性が高い。水晶発振器であれば周波数の変化を無視できるレベルだと思われる。パスコンの追加は必要になるがこれに変えてみようと思う。

あと、基板上の石のうち2SC780AG(150V 30mA 0.15W)をどうするか考えていた。

ここは、回路図で見ると2SD478(200V 2A 30W)でhfe100以上となっている。ネオン管のドライブなので電流は必要ないことは分かるが、あまりに特性の違う石が載っていて悩みどころである。秋月で売っている2SC5122(400V 50mA 0.9W)を買ってきてhfeを測ってみたら、140〜210の範囲に入っている(コレクタ-エミッタ間電圧が5Vで1mAと5mAの測定)。これに置き換えた方が良さそうなので、交換してみるつもりである。
posted by lobs at 08:38| Comment(0) | アナログ・プレーヤー

2017年02月05日

DP-7000の修理 その3

テツ@所沢さんから回路図を頂いたので、修理も進みそうです。ありがとうございました。

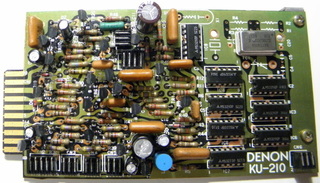

さて、KU-210基板には3MHz発振回路のサブ基板が載っています。どう見ても、後付の感じです。

回路を辿ってみると以下のようになっており、テツ@所沢さんから頂いた回路図中の発振回路と同じです。DP-7000の数少ない修理情報がネットにありましたが、この基板のパターンも回路図と同じようです。
http://blog.goo.ne.jp/soruboseinn/e/bcba4d9d69c731516c68f7b4107bb4de


しかし、今回修理しているKU-210基板には別の発振回路のパターンがあります。

回路は以下のようになっています。このパターンを使わなかったのは、発振が安定しなかったためでしょうかね?
posted by lobs at 08:56| Comment(0) | アナログ・プレーヤー

2017年02月04日

RDA5807FPを使ったFMラジオ その2

肥後さんが配布した基板ですが、私が使っているイヤホンだと音量が若干大きいので、回路図を見てRDA5807FPの出力を減衰させてみました。7.5kΩと2.2kΩで約1/4に減衰です。最初は2.2kΩと2.2kΩで1/2に減衰させてみたのですが、まだ音量が大きいので1/4に変更です。
RDA5807FPの音声出力パターンをカットし、そこに7.5kΩを入れています。

R7とR11が変更した抵抗です。C4も47μFに変更してみました。

電池も簡単に変更できるように、L型ピンヘッダで受けるようにしてみました。

単3電池を接続している状態です。
